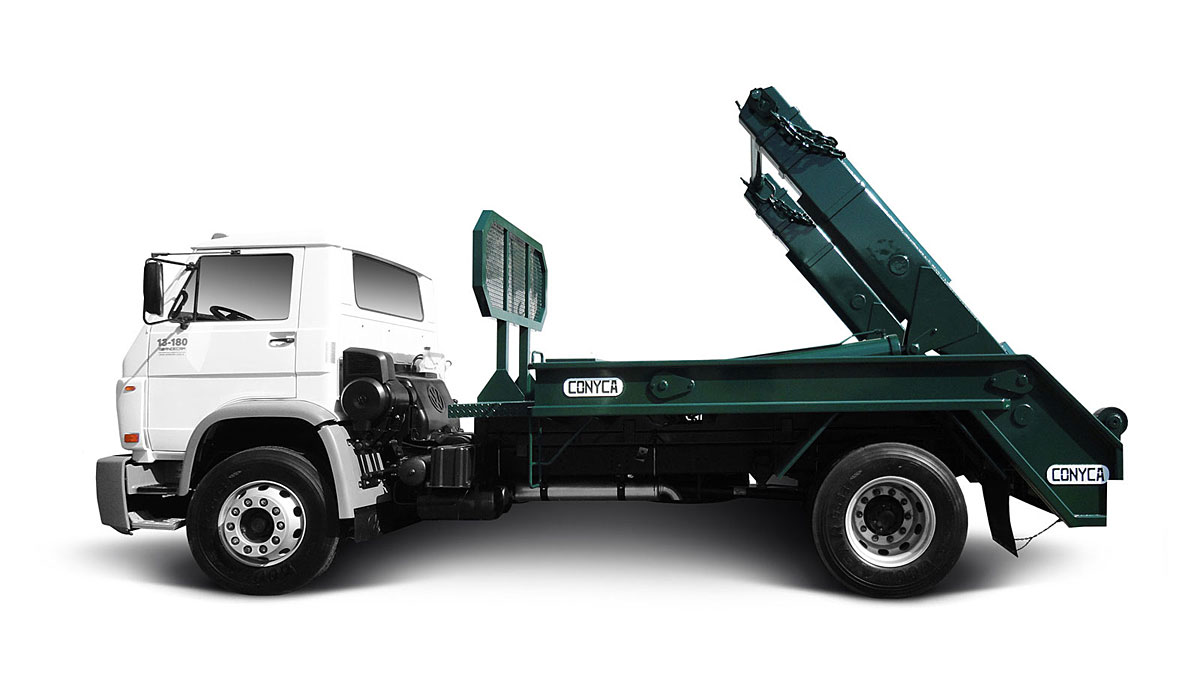

16 TONELADAS, Para operar con volquetes de 2 m³ hasta 10 m³.
Construido en chapa de acero ASTM A-36, certificada ( F-24 ). Montado en dos largueros de chasis de espesor ¼ (6,3mm) plegados en forma “C” con refuerzos. Lleva 22 palomas plegadas en forma “U”, espesor 3/16(4.75mm). Piso espesor 3/16(4,75mm) en una sola pieza.
Travesaños entre largueros plegados en forma de “C”.
Gancho de trabas oxicortadas de espesor 1 1/4 (32mm), montados en eje macizo Ø 88,9 mm. Los brazos principales (pluma) son oxicortadas por pantógrafo electrónico y plegadas en dos piezas de espesor 3/8 (9,5 mm), los brazos auxiliares tienen el mismo tipo de construcción que los brazos principales.
La barra superior es tubo sin costura Ø 101,6 mm espesor 15 mm. Las cadenas son normalizadas, Ø 19 mm, en sus puntas lleva las anillas oxicortadas, doble ojal de 17 mm de espesor.
Los estabilizadores traseros (patas) son oxicortadas y plegadas en una sola pieza de 3/8 (9,5mm) de espesor. Los laterales exteriores e interiores son plegados en una sola pieza en chapa 3/16 (4,75 mm).
Las colas traseras interior y exterior son oxicortadas y plegadas de 3/16 (4,75 mm) de espesor en una sola pieza. La pollera trasera es plegada en chapa 3/16 (4,75 mm).
Tanque de aceite hidráulico de 160 Lts de capacidad. Con un nivel de aceite y un filtro magnetomecánico lavable y una llave de corte del sistema hidráulico tipo esférica. Bomba de engranaje de caudal 150 Lts. con dos ejes para ambos sentidos de giro marca venturi. Toma de fuerza con cuerpo de fundición, multiplicada 2:1 (30 HP) marca TER . Paquete de válvulas regulable, de cinco cuerpos Venturi OPERADO MECÁNICA O NEUMÁTICAMENTE. Dos cilindros de brazos, dos cilindros estabilizadores, dos cilindros de extencion de brazos y uno de ganchos, son reforzados (espesor de tubos 13 mm). Los caños del sistema hidráulico son normalizados, abocardados con sistema empalme “JIC” 37°. Mangueras hidráulicas SAE R2.
TODOS LOS ELEMENTOS HIDRÁULICOS ESTÁN GARANTIZADOS POR SUS RESPECTIVOS FABRICANTES.
